大口徑橢圓齒輪流量計

來源：作者：

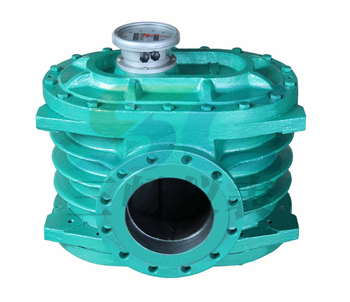

大口徑橢圓齒輪流量計

用途：

大口徑橢圓齒輪流量計是一種指針顯示，字輪累積計數裝置及回零裝置的輕型容積式流量儀表，廣泛應用于各工業領域的液體流量控制，適用于各種類型的液體測量，如原油、柴油、汽油等，具有量程大，精度高，使用和維修方便等特點，選用不同的制造材料，可滿足石油、化工、醫藥、食品、冶金、電力、交通等各領域的液體流量計量。

大口徑橢圓齒輪流量計詳細描述：

流量計是由計量箱和裝在計量箱內的一對橢圓齒輪，與上下蓋板構成一個密封的初月形空腔（由于齒輪的轉動，所以不是覺對密封的）作為一次排量的計算單位。當被測液體經管道進入流量計時，由于進出口處產生的壓力差推動一對齒輪連續旋轉，不斷地把經初月形空腔計量后的液體輸送到出口處，橢圓齒輪的轉數與每次排量四倍的乘積即為被測液體流量的總量

選型表

型號 項目	SCLC-A鑄鐵		SCLC-E鑄鋼		SCLC-B不銹鋼
公稱壓力MPa	1.0 1.6		2.5 4.0 6.4		1.0 1.6
被測液體粘度	2-200mPa.s
被測液體溫度	-20℃~+100℃
流量范圍m3/h
型號 精度等級 公稱口徑DNmm	LC-A鑄鐵		LC-E鑄鋼		LC-B不銹鋼
型號 精度等級 公稱口徑DNmm	0.5級	0.2級	0.5級	0.2級	0.5級	0.2級
10	0.08~0.4	0.1~0.4	0.08~0.4	0.1~0.4	0.1~0.5	0.1~0.5
15	0.25~1.5	0.3~1.5	0.25~1.5	0.3~1.5	0.3~1.5	0.3~1.5
20	0.5~3	0.6~3	0.5~3	0.6~3	0.6~3	0.6~3
25	1~6	1.2~6	1~6	1.2~6	1.2~6	1.2~6
40	2.5~15	3~15	2.5~15	3~15	3~15	3~15
50	4~24	4.8~24	4~24	4.8~24	4.8~24	4.8~24
80	10~60	12~60	10~60	12~60	12~60	12~60
100	16~100	20~100	16~100	20~100	20~100	20~100
150	32~190	38~190	32~190	38~190	38~190	38~190
200	34~340	68~340	34~340	68~340	68~340	68~340
